Esta página contiene la guía de inicio rápido para el router TELTONIKA RUT200 y la UPSD BAT120 de forma tal que queden integrados al ecosistema de TC-CLOUD. Los equipos se envian totalmente configurados de modo tal que no es necesario ningún paso de configuración.
Router industrial TELTONIKA RUT200¶
Aquí encontrará una descripción general de los distintos componentes de la parte frontal y posterior del dispositivo RUT200, instrucciones de instalación del hardware e información general de seguridad. Se recomienda encarecidamente familiarizarse con la Guía de inicio rápido antes de usar el dispositivo.
Guía de inicio rápido
Esta página resume la información esencial del RUT200 para instalación, seguridad y verificación básica del equipo antes de su puesta en marcha. Esta basada en la página oficial de Teltonika

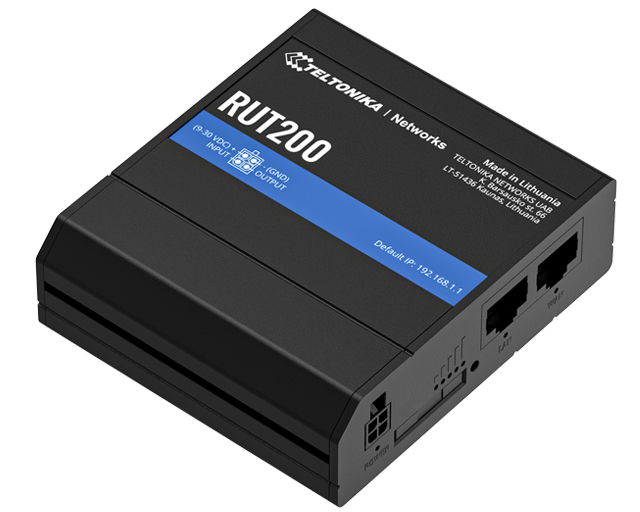

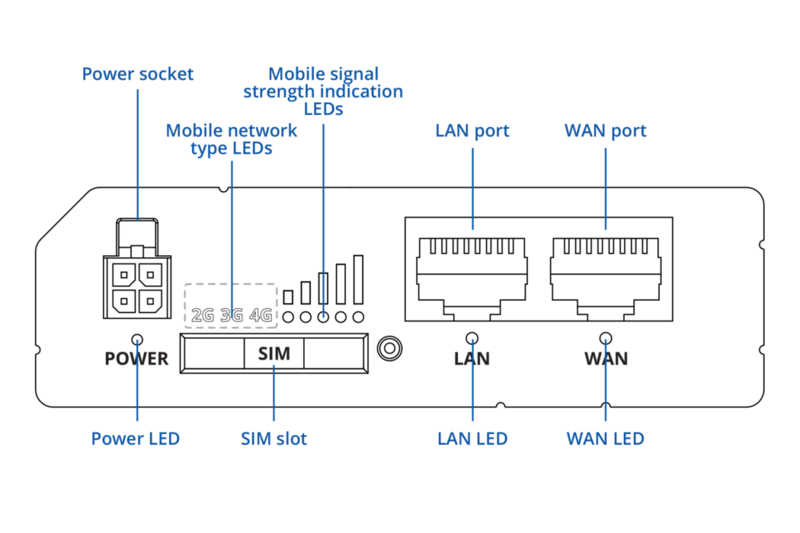

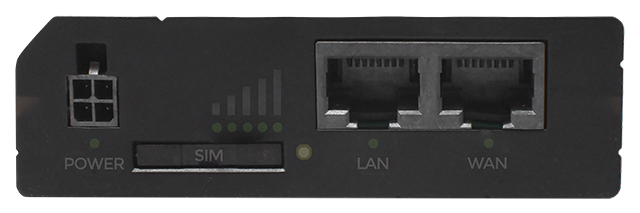

Vista frontal¶
La siguiente ilustración resume la disposición general del panel frontal del equipo y los elementos de identificación rápida.

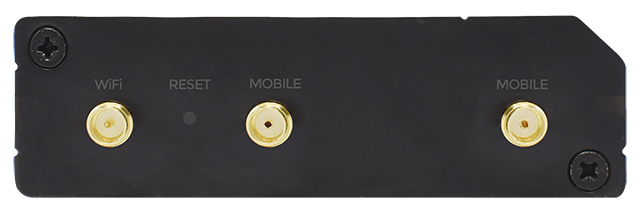

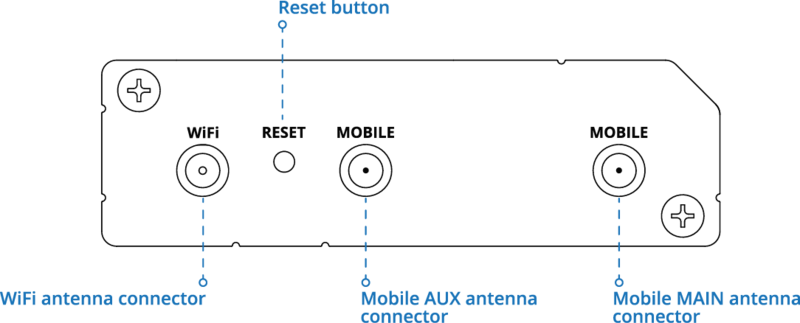

Vista posterior¶
La vista posterior permite identificar puertos de red, conectores de antena, alimentación y elementos de servicio.
Conector de alimentación de 4 pines¶
| Pin | Función | Esquema |
|---|---|---|
| 1 | VCC |
|
| 2 | GND | |
| 3 | I/O | |
| 4 | I/O |
Instalación de hardware¶

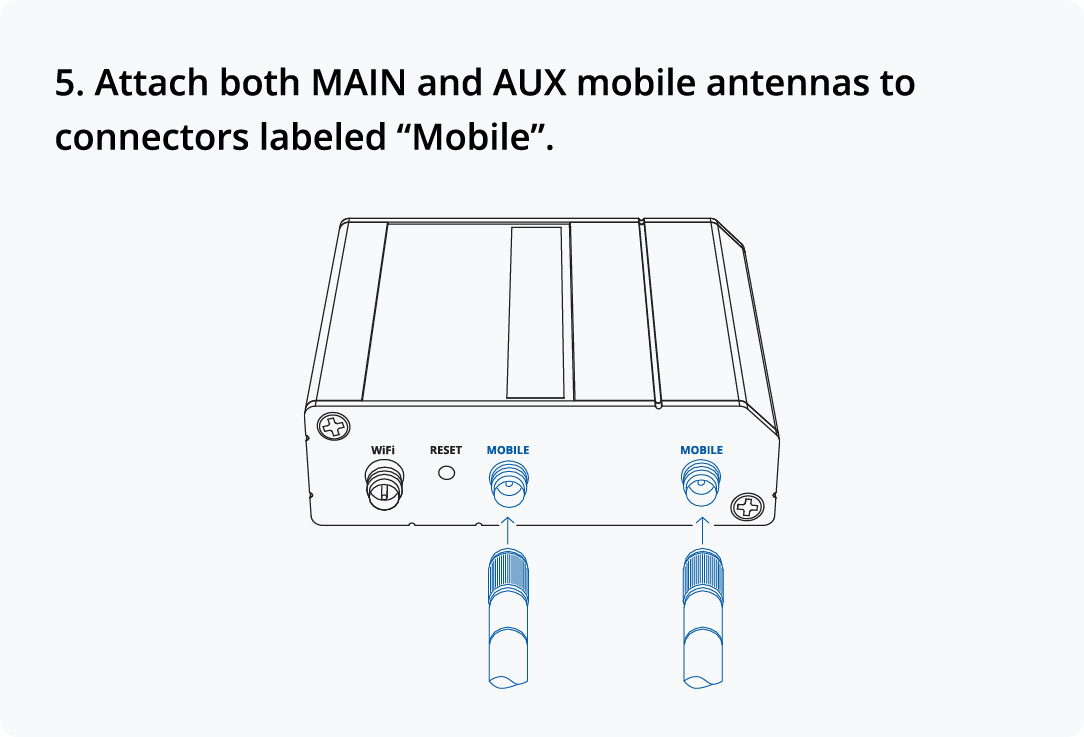

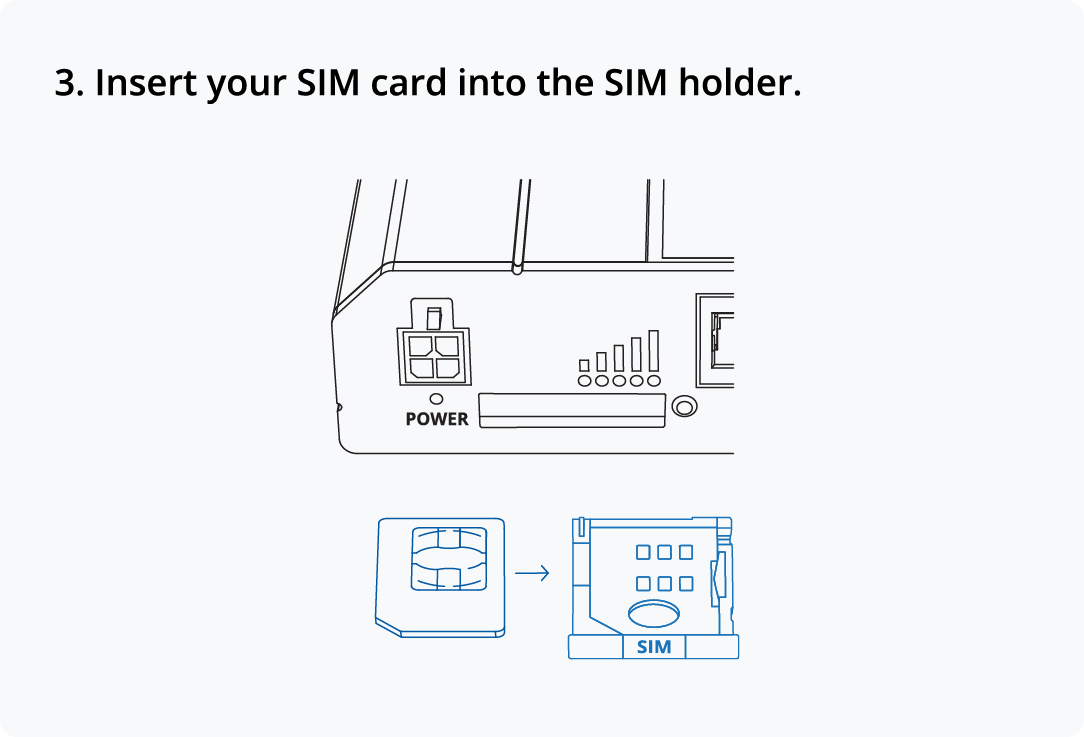

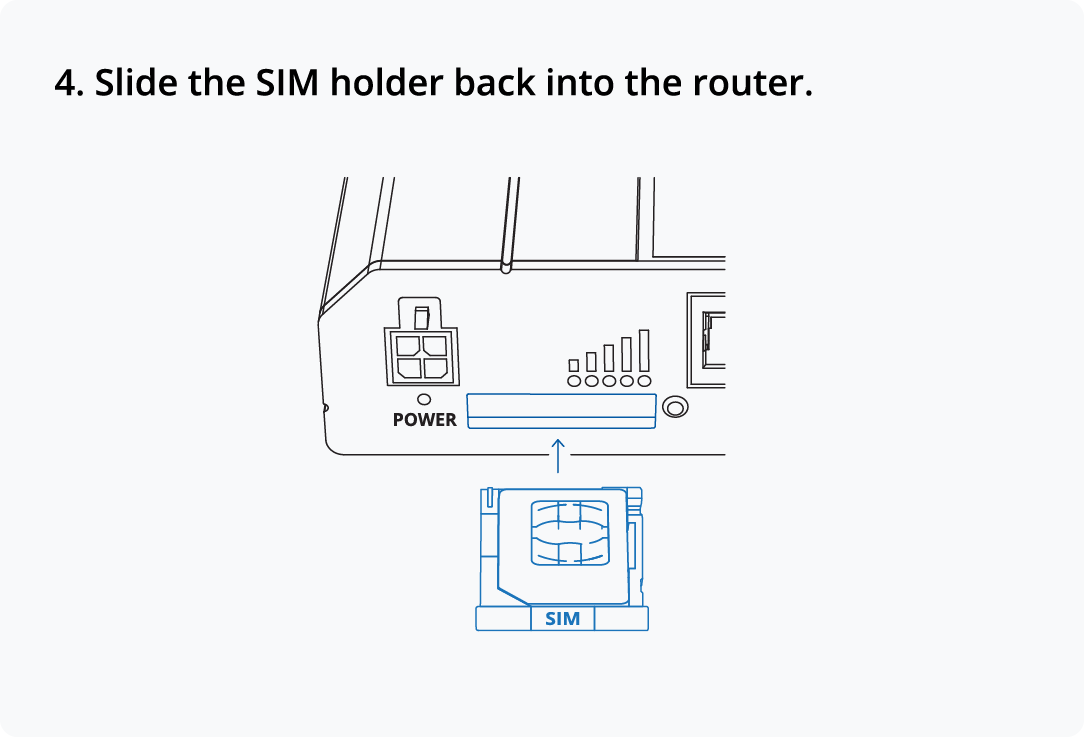

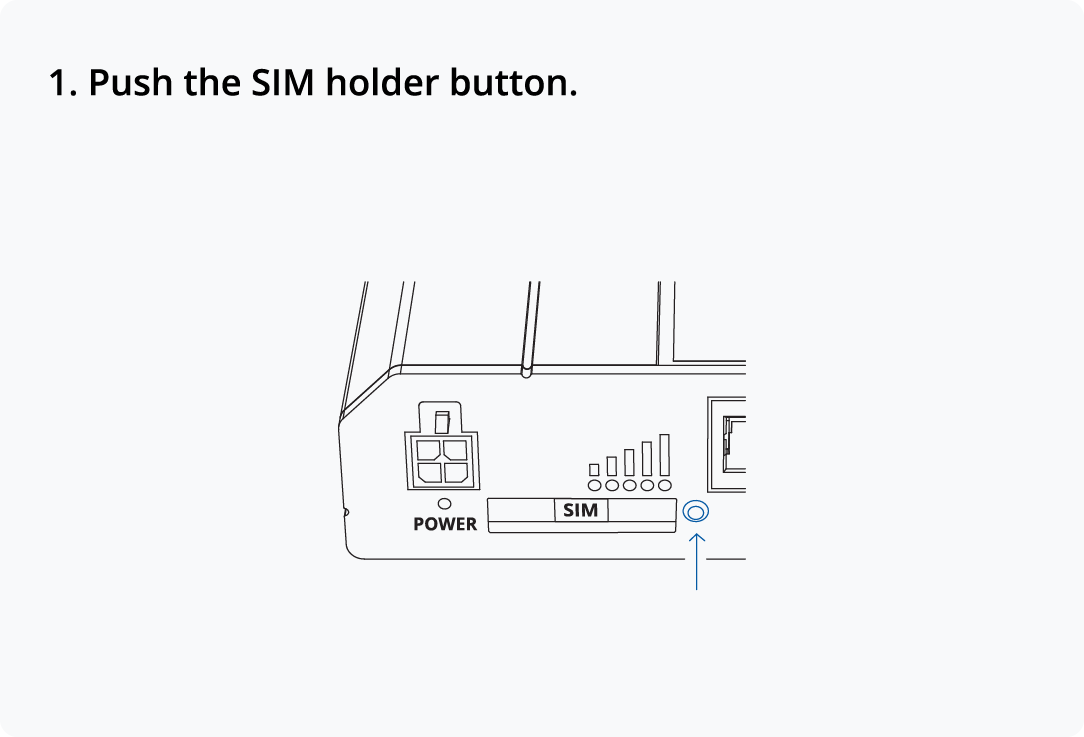

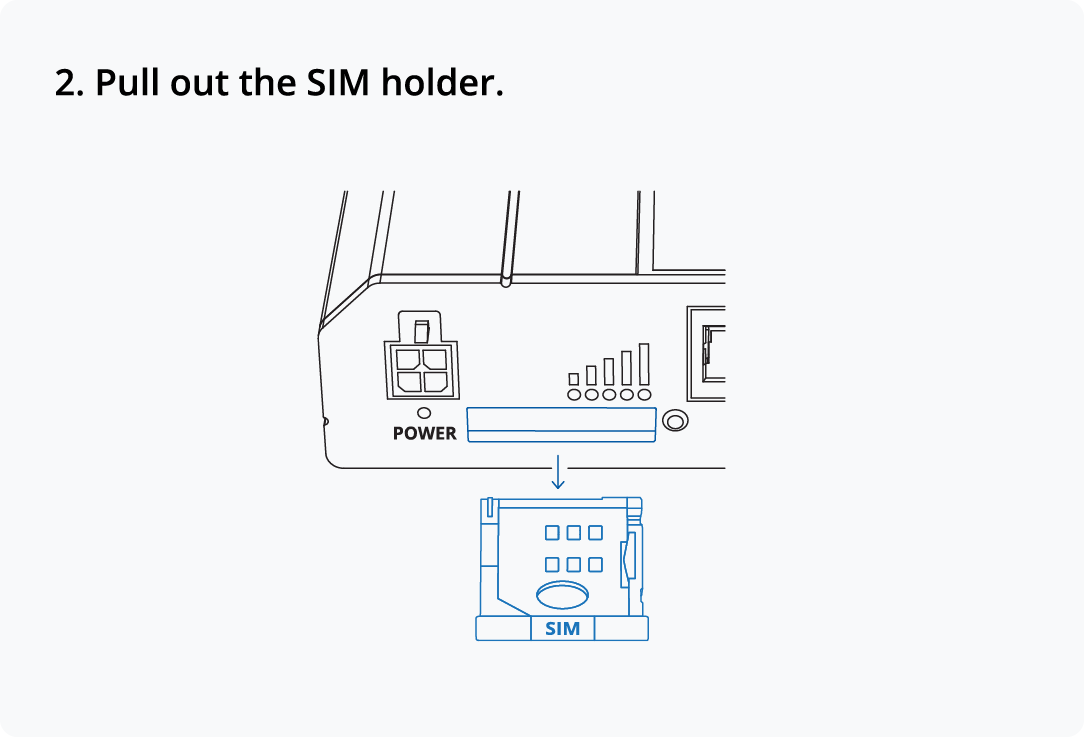

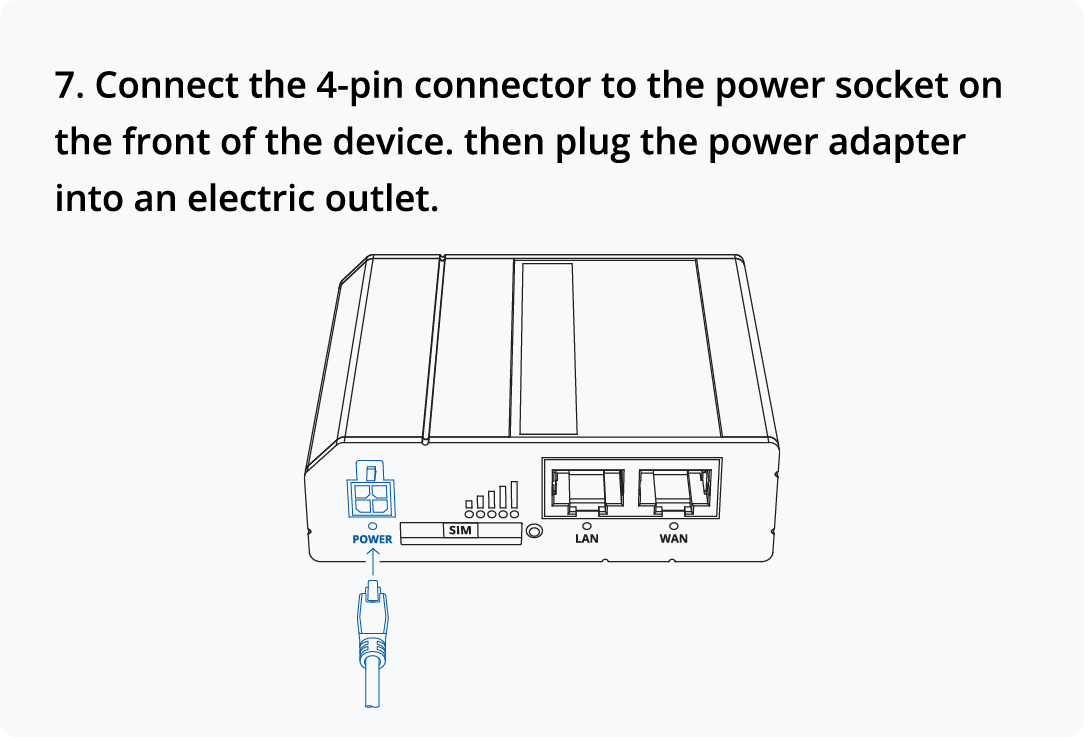

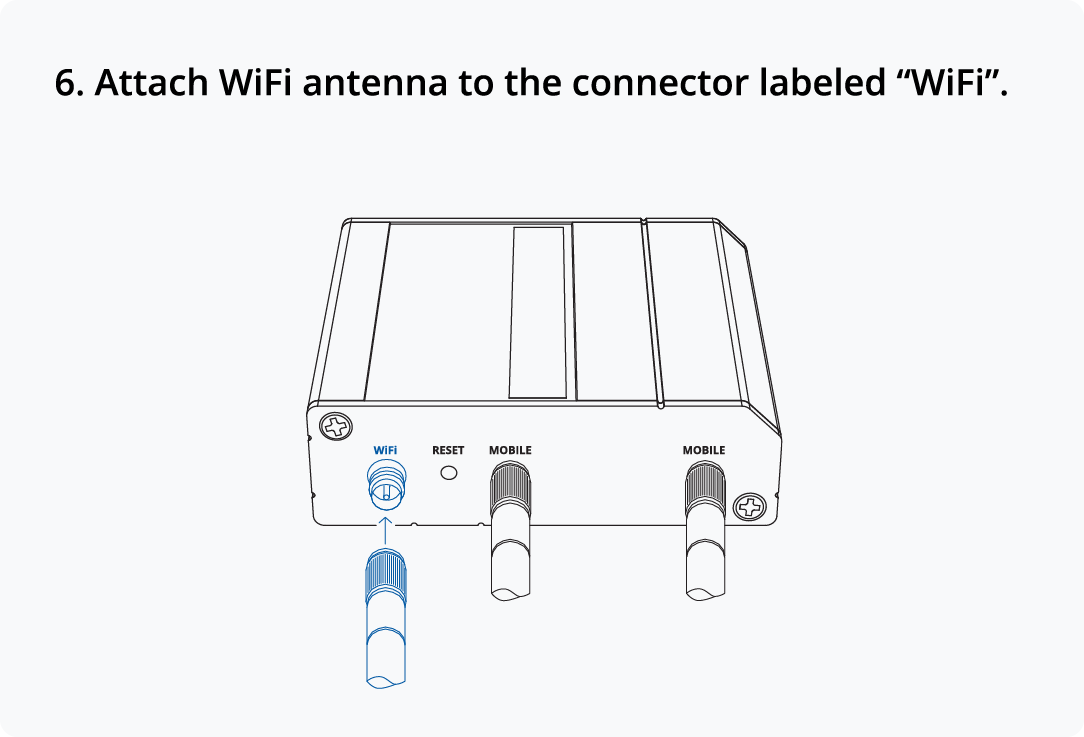

La secuencia visual resume la inserción de la SIM, la conexión de antena y la puesta en marcha inicial del router.
Tarjeta SIM instalada
Los RUT200 se envian con la tarjeta SIM instalada y activada por lo los primeros cuatro pasos pueden obviarse.
 |
 |
 |
 |
 |
 |
 |
Resumen de instalación¶
- Insertar la tarjeta SIM en el porta-SIM si no fue instalada.
- Conectar las antena correspondientes.
- Conectar el cable ethernet de acceso a internet al puerto WAN
- Alimentar el equipo a la UPS BAT120 (ver abajo)
- Esperar el arranque y verificar los LEDs.
Información de seguridad de RUT200¶
Información de seguridad
Antes de comenzar a utilizar el dispositivo, revise las recomendaciones y precauciones para minimizar la posibilidad de accidentes. Las precauciones de seguridad presentadas son complementarias y están sujetas a la normativa de seguridad local. Al realizar cualquier operación en el dispositivo, el usuario debe seguir estrictamente las instrucciones y recomendaciones de seguridad proporcionadas con el mismo.
UPS BAT120¶
En general el RUT200 se utiliza en conjunto con la fuente de alimentación ininterrrumpida (UPS) de grado industrial BAT120 de Teltonika. La BAT120 está equipada con dos puertos de CC de 4 pines para entrada y salida de alimentación. El voltaje de entrada puede oscilar entre 9 V y 30 V y el de salida es de 12 V CC cuando funciona con batería.
Guía de inicio rápido
Esta sección resume la información esencial del BAT120 para instalación, seguridad y verificación básica del equipo antes de su puesta en marcha. Esta basada en la página oficial de Teltonika
Información técnica de BAT120¶
| Información técnica | Valor |
|---|---|
| Rango de voltaje de entrada | 9-30 V CC |
| Voltaje de salida en modo de paso directo | 9-30 V CC |
| Voltaje de salida en modo batería | 12 V CC |
| Potencia/corriente de salida máxima en modo batería | 22 W / 1,8 A |
| Capacidad de la batería | 2300 mAh |
| Temperatura de funcionamiento | De 0 °C a 45 °C |
Advertencia
Este dispositivo está equipado con baterías de iones de litio. No abra la carcasa para evitar daños en las baterías y otros riesgos. Está estrictamente prohibido desmontar, apretar, perforar, insertar cualquier objeto extraño y cortocircuitar el BAT120, o exponerlo a líquidos, fuego o ambientes donde la temperatura sea superior a 60 °C.

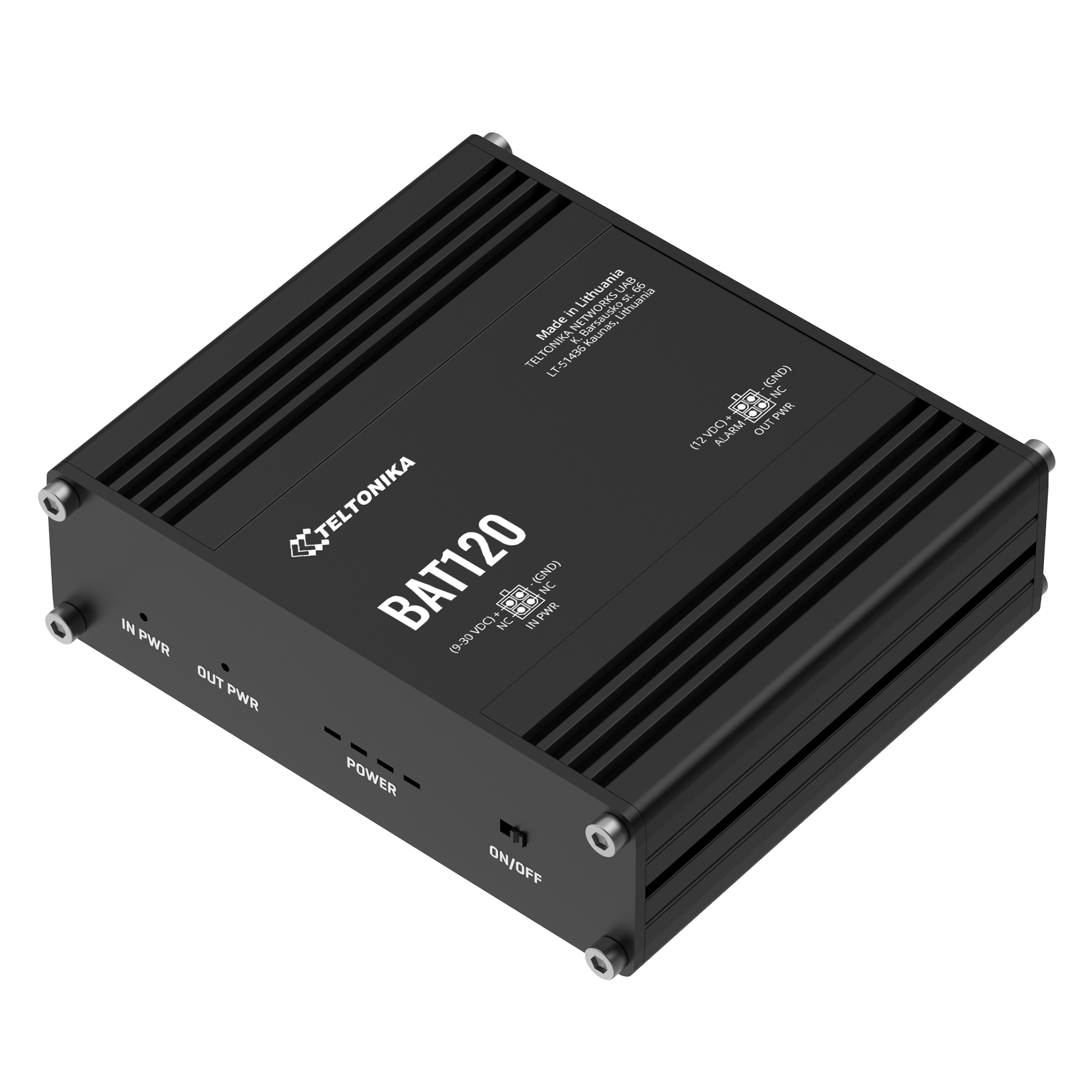

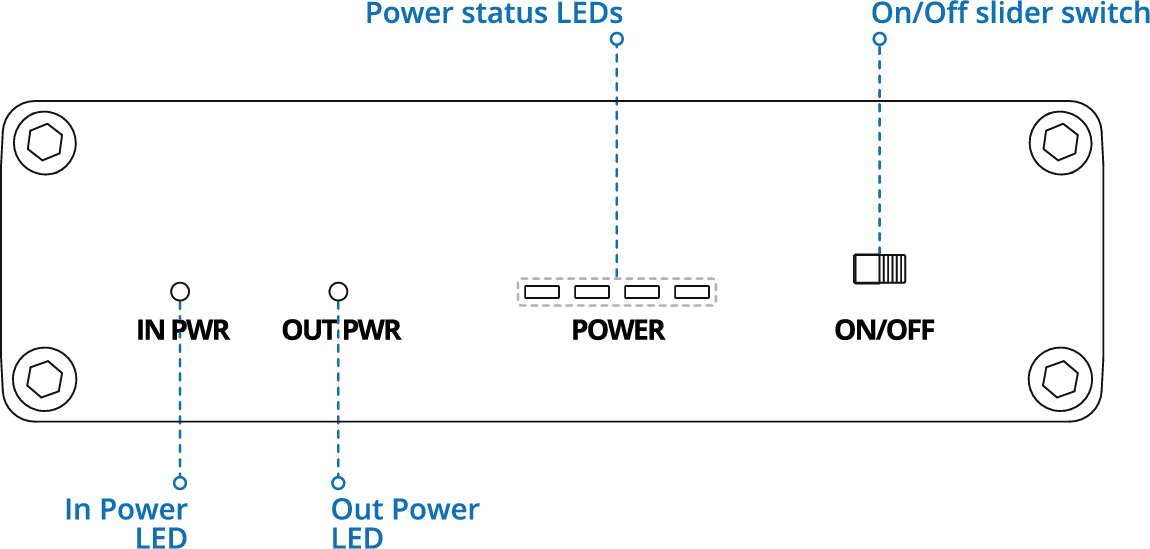

Vista frontal de BAT120¶

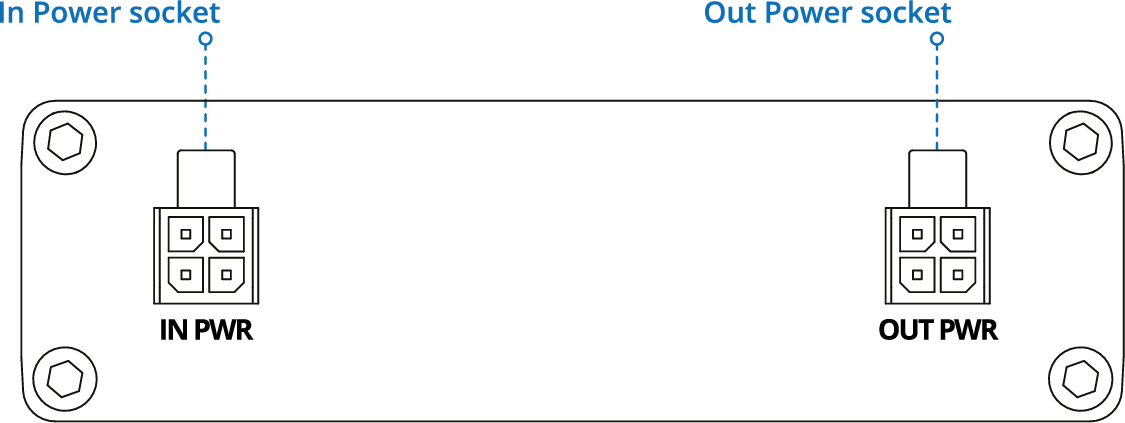

Vista posterior de BAT120¶

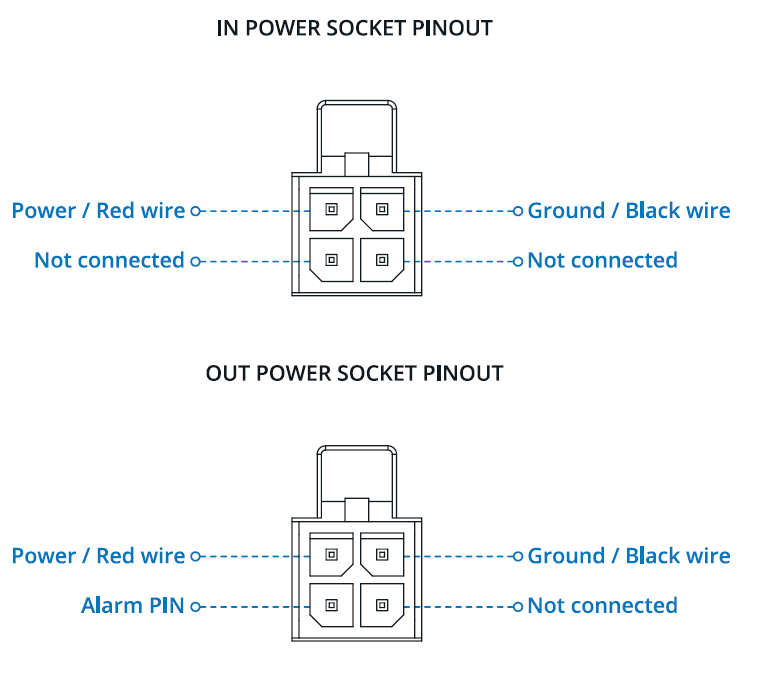

Conectores de alimentación de 4 pines de BAT120 (IN PWR y OUT PWR )¶

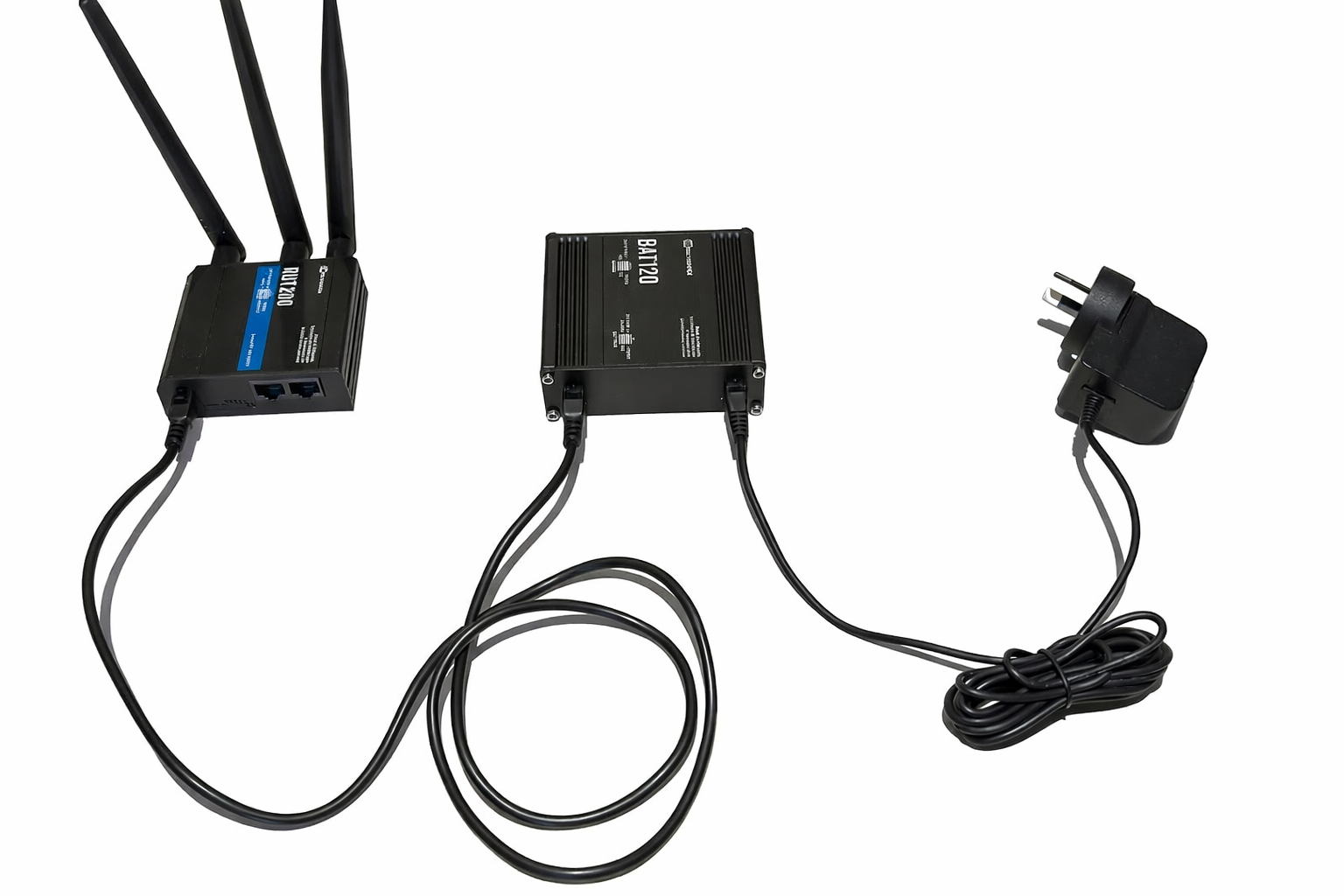

El dispositivo cuenta con un conector de alimentación de 4 pines (IN PWR) y puede alimentarse mediante una fuente de alimentación (PSU) de 9 a 30 V CC. El dispositivo cuenta con un conector de salida de alimentación de 4 pines (OUT PWR) que se utiliza para alimentar el dispositivo final (RUT200) mediante el cable de 4 pines a 4 pines provisto. Consulte la imagen a continuación para obtener información sobre la configuración de pines de los conectores de alimentación.
Interruptor de encendido/apagado¶
| Condición | Resultado |
|---|---|
| Cuando el interruptor está en la posición "Encendido" y la fuente de alimentación está conectada. | La batería está cargada y la BAT suministra energía a otro dispositivo. |
| Cuando el interruptor está en la posición "Apagado" y la fuente de alimentación está conectada. | La batería no está cargada y la BAT suministra energía a otro dispositivo. |
| Cuando el interruptor está en la posición "Encendido" y la fuente de alimentación no está conectada. | La batería no está cargada y la BAT suministra energía a otro dispositivo. |
| Cuando el interruptor está en la posición "Apagado" y la fuente de alimentación no está conectada. | La batería no está cargada y el BAT no suministra energía a otro dispositivo. |
LEDs de BAT120¶
LED de entrada de alimentación¶

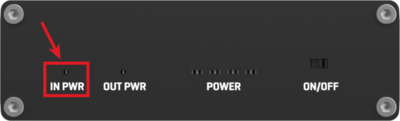

El LED IN PWR es el LED situado más a la izquierda en el panel frontal:
| Acción | Descripción |
|---|---|
| ● El LED se iluminó en verde. | Fuente de alimentación conectada al conector IN PWR, carga de batería. |
| ● El LED se encendió en rojo. | Fallo de carga: violación de la condición de temperatura, voltaje PWR IN demasiado bajo. |

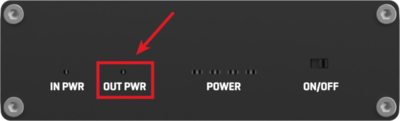

LED de salida de energía¶
El LED OUT PWR es el segundo LED desde la izquierda ubicado en el panel frontal:
Nota: El LED OUT PWR se iluminará en verde cuando la carga conectada sea superior a 0,5 W. Si el consumo de energía de un dispositivo externo es inferior a 0,5 W, este seguirá recibiendo alimentación, pero el LED OUT PWR permanecerá apagado o parpadeará.
| Acción | Descripción |
|---|---|
| ● El LED se iluminó en verde. | El conector OUT PWR está conectado al dispositivo y el dispositivo externo está recibiendo alimentación. |
| ● El LED se encendió en rojo. | BAT120 CORTOCIRCUITO/SOBRECALENTAMIENTO; Cuando hay CORTOCIRCUITO: asegúrese de que se elimine el cortocircuito y reinicie el dispositivo usando el interruptor deslizante ON/OFF, cuando SE SOBRECALIENTA: espere hasta que la temperatura baje de 60 °C. |

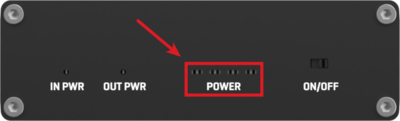

LEDs de potencia¶
Los LED de encendido están ubicados en el centro del panel frontal:
| Acción | Descripción |
|---|---|
| El LED se encendió. | Muestra el estado de carga de la batería BAT120. Cada LED equivale al 25% del estado de carga |
Información de seguridad de BAT120¶
Información de seguridad
Antes de comenzar a utilizar el dispositivo, revise las recomendaciones y precauciones para minimizar la posibilidad de accidentes. Las precauciones de seguridad presentadas son complementarias y están sujetas a la normativa de seguridad local. Al realizar cualquier operación en el dispositivo, el usuario debe seguir estrictamente las instrucciones y recomendaciones de seguridad proporcionadas con el mismo. La información específica puede consultarse en el sitio web del fabricante: https://wiki.teltonika-networks.com/view/QSG_BAT120.
