Sistema TC-LEVEL¶
El sistema TC-LEVEL permite el monitoreo continuo del nivel de líquidos en tanques, cisternas o depósitos mediante un sensor de presión hidrostática sumergible.
El sensor utilizado es el LFT3000, conectado mediante RS485 al dispositivo TC-MOD, que transmite los datos a TECSCI Cloud.
Componentes del sistema¶
Componentes incluidos
- Sensor de nivel sumergible LFT3000
- Dispositivo TC-MOD (gateway RS485 -> TECSCI Cloud)
- Caja estanca de compensación de presión atmosférica
- Fuente de alimentación
- Accesorios de instalación
Arquitectura del sistema¶
El sistema se compone de tres elementos principales:
Sensor LFT3000
Sensor sumergible que mide la presión hidrostática generada por la columna de líquido.
Caja de compensación
Caja estanca intermedia donde se realiza la conexión eléctrica y donde queda el tubo de compensación atmosférica del sensor.
TC-MOD
Dispositivo que comunica el sensor con TECSCI Cloud mediante interfaz RS485.
Instalación del sensor en el tanque¶

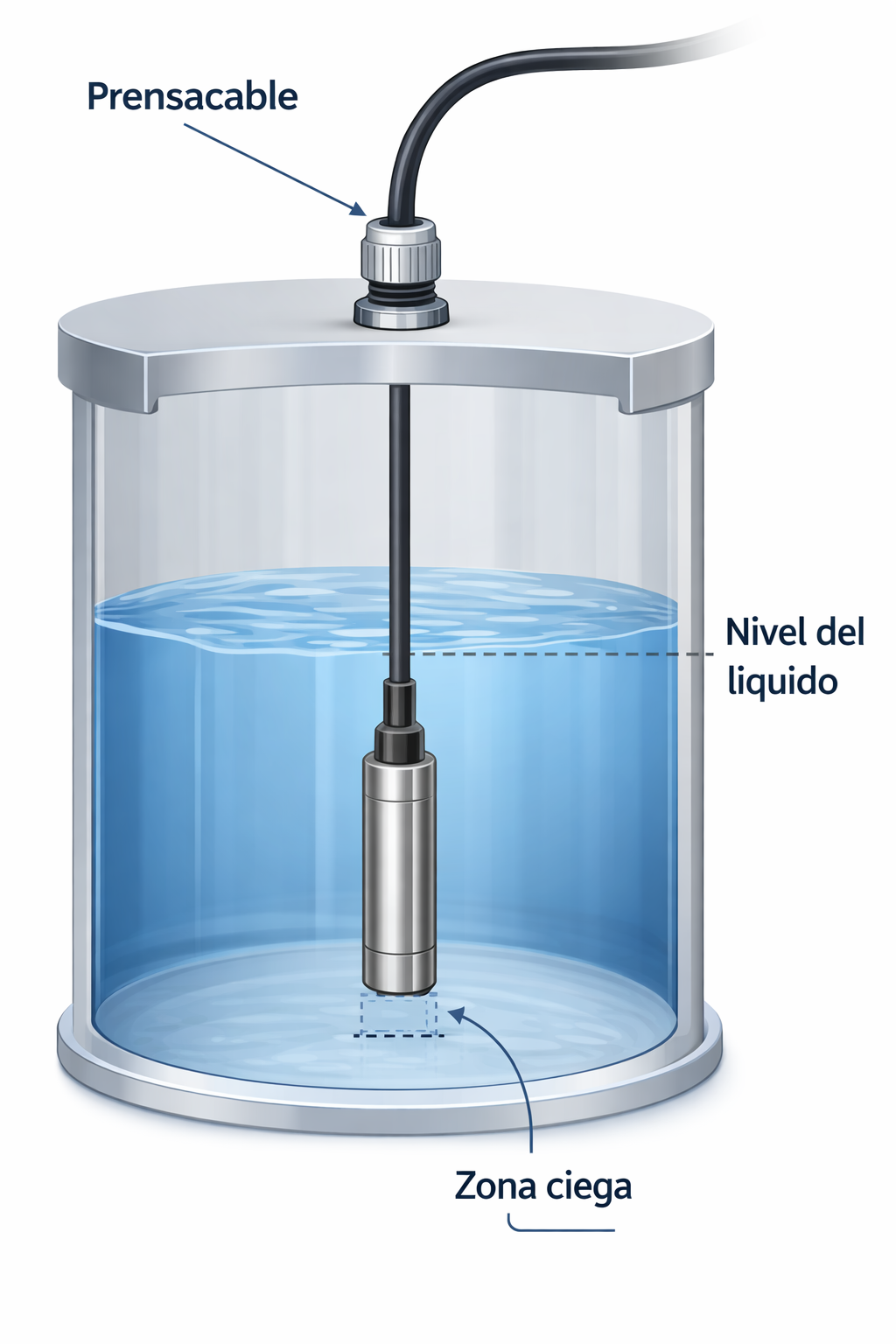

Posicionamiento del sensor¶
El sensor debe instalarse suspendido dentro del tanque para que pueda medir correctamente la presión del líquido.
Procedimiento de instalación¶
- Introducir el sensor LFT3000 dentro del tanque.
- Pasar el cable del sensor a través de la tapa del tanque utilizando un prensacable o prensaestopa.
- Ajustar el prensacable para asegurar el cable sin dañarlo.
- Mantener el cable vertical durante la instalación.
- Asegurar el cable fuera del tanque para evitar movimientos del sensor.
- Verificar que el sensor quede sumergido libremente, sin tocar las paredes ni el fondo del tanque.
Zona ciega de medición¶
Tener en cuenta que existe una zona ciega de aproximadamente 25 mm en la parte inferior del sensor; el nivel real comienza por encima de esta zona.
Recomendaciones de instalación¶
Buenas prácticas
- Instalar el sensor lejos de entradas de líquido o turbulencias.
- Evitar que el sensor golpee las paredes del tanque.
- Mantener el cable recto en la zona de entrada al tanque.
Precauciones de instalación¶
- No doblar bruscamente el cable en el punto de entrada al líquido.
- Asegurarse de que el extremo del cable quede fuera del líquido y en un ambiente seco.
- Fijar el cable en la parte superior del depósito para evitar que el sensor toque las paredes o el fondo.
Caja de compensación de presión¶
Los sensores hidrostáticos requieren compensación de presión atmosférica para medir correctamente el nivel.
El cable del sensor incluye un tubo de compensación atmosférica para medir correctamente la presión producida por la columna de líquido.
Por esta razón se utiliza una caja estanca intermedia, donde:
- se realiza la conexión eléctrica
- se protege el extremo del cable
- se mantiene el tubo de compensación en ambiente limpio

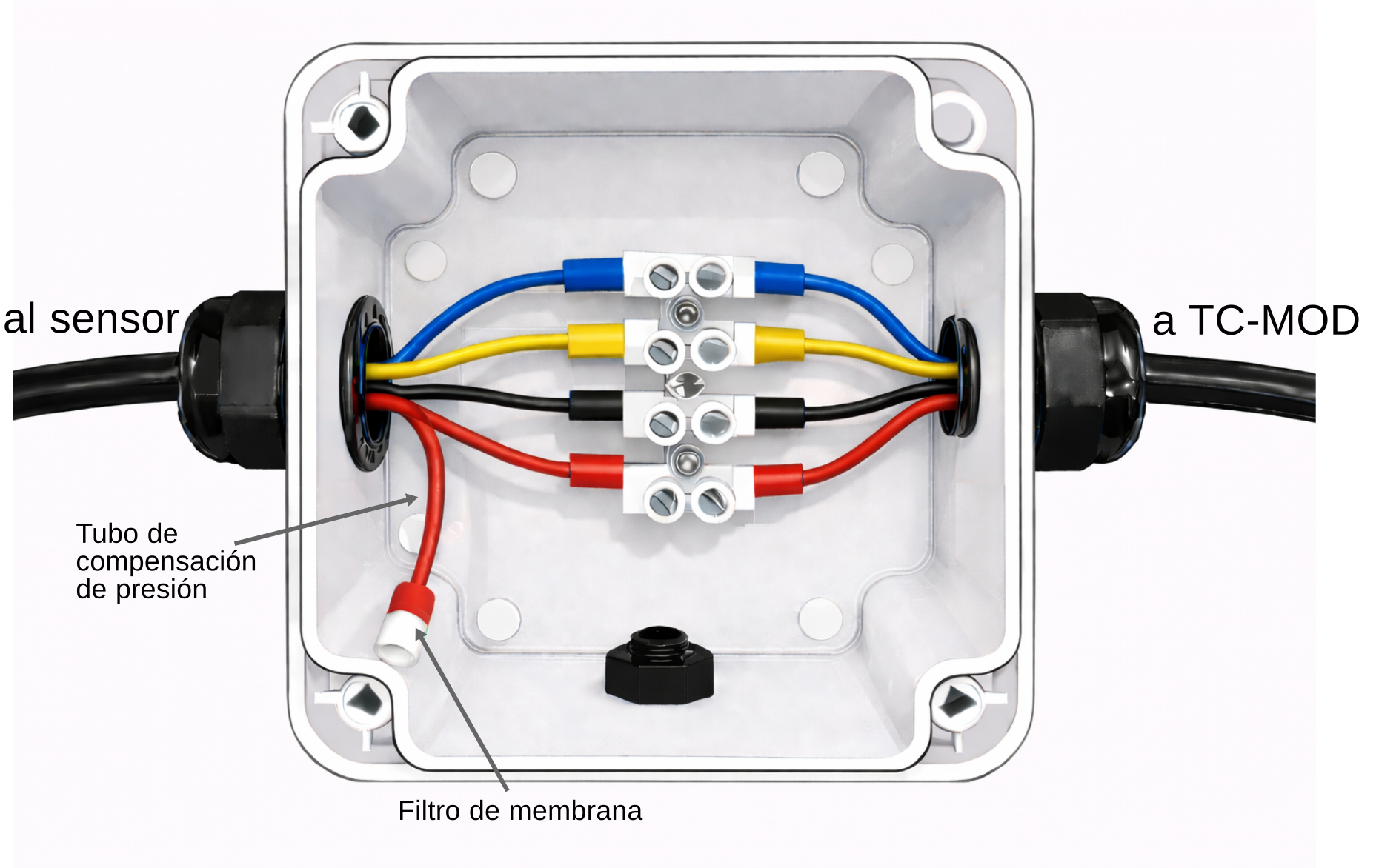

Conexión en la caja estanca¶
Dentro de la caja se conecta el cable del sensor con el cable que va hacia el dispositivo TC-MOD.
Conexión de conductores¶
Los conductores se conectan color con color mediante bornera.
| Sensor | TC-MOD |
|---|---|
| Azul | Azul |
| Amarillo | Amarillo |
| Negro | Negro |
| Rojo | Rojo |
Tubo de compensación atmosférica¶
El cable del sensor incluye un tubo de compensación de presión (rojo) que termina en un filtro de membrana.
Este tubo:
- no se conecta eléctricamente
- queda suelto dentro de la caja
- permite que el sensor compense variaciones de presión atmosférica.
Importante
No obstruir ni sellar el filtro del tubo de compensación.
Si el tubo queda bloqueado, la medición de nivel será incorrecta.
Conexión RS485¶
El sensor se comunica con el dispositivo TC-MOD mediante RS485.
| Pin | Función | Color |
|---|---|---|
| 1 | Power + | Rojo |
| 2 | Power - | Negro |
| 3 | A | Amarillo |
| 4 | B | Azul |
Condiciones de operación¶
| Parámetro | Valor |
|---|---|
| Temperatura de trabajo | -20 °C a +85 °C |
| Protección del sensor | IP68 |
| Alimentación RS485 | 10 - 30 VDC |
Compatibilidad química¶
El sensor es compatible con medios que no reaccionen con:
- Acero inoxidable 304 / 316L
- Viton (FKM)
- NBR
Warning
Verificar la compatibilidad química del líquido antes de instalar el sensor.
Precauciones¶
Manipulación del sensor
- No golpear el diafragma del sensor.
- No doblar bruscamente el cable.
- No cortar ni empalmar el cable original.
- No limpiar con chorros de alta presión.
Verificación de funcionamiento¶
Una vez finalizada la instalación:
- Energizar el dispositivo TC-MOD.
- Verificar que las mediciones del sensor aparezcan en TECSCI Cloud.
- Confirmar que el valor de nivel corresponda al nivel real del tanque.
Success
Si la instalación es correcta, el nivel del tanque se visualizará automáticamente en el panel de TECSCI Cloud.
Indicador luminoso del TC-MOD¶
El dispositivo TC-MOD tiene un LED de estado que indica en qué punto de la conexión se encuentra el dispositivo.
El LED distingue tres situaciones. Alcanza con mirarlo unos segundos para saber si el problema está en la red Wi-Fi del sitio o en el acceso a TECSCI Cloud.
Conectado a TECSCI Cloud¶
Parpadeo regular: medio segundo encendido, medio segundo apagado.
El dispositivo está asociado a la red Wi-Fi y transmitiendo a TECSCI Cloud. Es el estado normal de funcionamiento.
Instalación correcta
Si el LED parpadea de forma regular, el TC-MOD está enviando datos y el nivel del tanque debería visualizarse en el panel de monitoreo.
Con Wi-Fi, sin conexión a TECSCI Cloud¶
LED fijo encendido, sin parpadear.
El dispositivo se asoció correctamente a la red Wi-Fi, pero no logra establecer la comunicación con TECSCI Cloud. La contraseña y la señal Wi-Fi están bien; el problema está más adelante, en la salida a internet de la red.
La causa más frecuente es que la red del sitio bloquea el puerto 8883, que es el que utiliza el TC-MOD para transmitir de forma cifrada.
Qué pedirle al área de sistemas del sitio
Habilitar el tráfico saliente desde la red donde está el dispositivo:
- TCP 8883 hacia
cloud.tecsci.com.ar(transmisión de datos) - UDP 123 (NTP, sincronización horaria)
- DNS (resolución de nombres)
Los tres son necesarios. Si falta el NTP, el LED puede llegar a parpadear normalmente pero el dispositivo no registra datos.
Sin conexión Wi-Fi¶
Destello muy breve cada 2 segundos.
El dispositivo está encendido y funcionando, pero no logra asociarse a la red Wi-Fi.
Verificar:
- Que el nombre de la red (SSID) y la contraseña configurados sean los correctos.
- Que la red Wi-Fi esté operativa y sea de 2,4 GHz (el dispositivo no opera en 5 GHz).
- Que haya señal suficiente en el punto donde está instalado el TC-MOD.
Resumen¶
| Comportamiento del LED | Estado | Acción |
|---|---|---|
| Parpadeo regular (0,5 s) | Conectado a TECSCI Cloud | Ninguna: funcionamiento normal |
| Fijo encendido | Hay Wi-Fi, no hay conexión al servidor | Revisar la salida a internet y el puerto 8883 |
| Destello breve cada 2 s | Sin conexión Wi-Fi | Revisar SSID, contraseña, banda y señal |
| Apagado por completo | El dispositivo no está funcionando | Revisar la alimentación del TC-MOD |
El LED apagado siempre significa un problema de alimentación
En condiciones normales el LED siempre muestra alguno de los tres comportamientos anteriores. Si está completamente apagado, revisar la fuente y el conexionado antes de analizar la red.
